Calidad de la energía
Monitoreo y análisis de parámetros eléctricos
Identifique sus verdaderas necesidades, ahorre dinero en sus proyectos, no implemente soluciones sin tener un diagnóstico de especialistas, invierta en proyectos efectivos.
¿Por qué medir y para qué?
La medición de los parámetros eléctricos en las redes eléctricas trifásicas de las instalaciones comerciales, industriales y en sistemas eléctricos de potencia, nos permitirá tomar decisiones de cómo, cuándo y por qué estamos utilizando esa energía y nos dará la capacidad de reaccionar de acuerdo a ello. Por otra parte los cambios en las cargas o en la operación de los circuitos de baja tensión normalmente se realizan sin tomar en cuenta la capacidad original de las instalaciones. Esto ocasiona que se presenten problemas tales como:
- Capacidad instalada
- Desbalance de corriente
- Variaciones temporales de voltaje
- Bajo voltaje en los extremos de los circuitos
- Bajo factor de potencia
- Sobrecarga de circuitos
Estos problemas, si no se detectan y corrigen a tiempo, producen envejecimiento acelerado de los cables y protecciones, reduciendo su vida útil e incrementando el riesgo de fallas que puedan suspender el servicio de energía eléctrica por un tiempo prolongado. Por otro lado, la inclusión de equipos como controladores de velocidad de motores, hornos de arco, balastros, etc., producen corrientes armónicas que circulan a lo largo de toda instalación, provocando calentamiento en los motores y transformadores.
Inclusive, las armónicas pueden no estarse generando dentro de la misma planta, sino ser recibidas del exterior a través de la acometida de energía eléctrica. En cualquier caso, es necesario medir la amplitud y frecuencia de dicha armónica para evitar calentamiento en motores y transformadores.
¿Tengo información suficiente y adecuada para tomar decisiones y reducir mis costos?

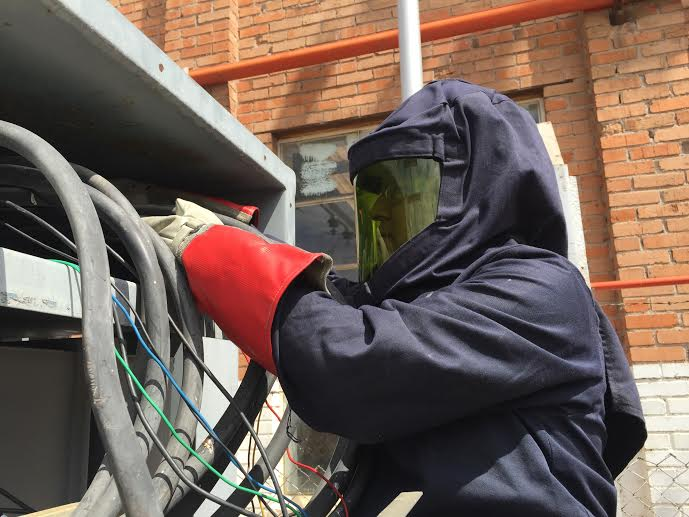

Contamos con personal calificado para realizar el estudio y análisis de los parámetros eléctricos, con un alto grado de precisión, confiabilidad y seguridad.
Este estudio, pueden durar hasta una semana o más, y se llevan a cabo en los puntos eléctricos de mayor interés dentro de la fábrica o edificio del cliente.
Entre los parámetros eléctricos y eventos que se pueden grabar y medir se encuentran los siguientes entre los de mayor importancia.
- Voltaje entre líneas
- Voltaje de línea a neutro
- Corriente por fase
- Frecuencia
- Corriente de tierra
- Factor de potencia por fase
- Pico de demanda
- Factor cresta por fase
- Demanda
- Desbalance de voltaje por fase
- Factor de potencia total, 3 fases
- Potencia reactiva total 3 fases
- Porcentaje de distorsión armónica de voltaje
- Porcentaje de distorsión armónica de corriente
Disturbios eléctricos
¿Qué son los disturbios eléctricos?
Son perturbaciones que se pueden presentar en cualquier sistema eléctrico tanto en magnitud y frecuencias distintas a los valores fundamentales (60Hz).
Estas perturbaciones se manifiestan como, pico de voltaje, depresión de voltaje (sags), dilatación de voltaje (swell), sobrevoltaje, parpadeo (flickers), interrupciones de energía, ruido eléctrico, distorsión armónica etc.
¿Cómo se producen los disturbios?
Los disturbios tienen dos tipos de orígenes, los externos y los internos al sistema eléctrico.
Los disturbios de origen externo son los producidos en un gran número por fenómenos ocasionados por la naturaleza entre los que se encuentran descargas atmosféricas (rayos), viento, árboles, nieve, vandalismo. Estas condiciones pueden originar que se presente un corto circuito en la red en cualquier punto y, como se sabe los más comunes son las fallas monofásicas a tierra y las más severas son las trifásicas.
Los de origen internos son producidos por la operación de dispositivos de desconexión, conmutación electrónica (drive´s, PLC´s, computadoras, etc.), hornos de inducción, compensadores estáticos de potencia, hornos de arco eléctrico, arranque de motores entre otros.
¿Cómo afectan los disturbios a los sistemas eléctricos?
Dependiendo del tipo de disturbio, de su magnitud y su duración, es como se puede manifestar en menor o mayor grado sobre los equipos eléctricos. A continuación se menciona algunos de los efectos producidos por los disturbios.
Estos pueden ocasionar un funcionamiento errático en cualquier tipo de computadora, se puede inhibir o desprogramar, errores de paridad, teclado bloqueo o información perdida. Si la magnitud del disturbio es muy elevada, el daño puede ser físico e irreversible.
Los bajos voltajes del orden del 90% del nominal y por un tiempo de 3 ciclos aproximadamente, los drives los detectarán como una condición de falla. Los bajos voltajes al momento del arranque de grandes motores, pudieran ocasionar que los contactores de los motores se abran. Por otra parte los sobrevoltaje con duración muy larga, puede dañar el aislamiento de la electrónica de los equipos.
La distorsión de formas de onda de corriente y voltaje debida a las armónicas es uno de los disturbios que puede ocasionar funcionamiento errático de algunos variadores, calentamiento de cables y transformadores y falsos disparos de interruptores.
¿Cuál sería su solución?
Primero será necesario conocer el tipo de disturbio potencial o presente en las redes eléctricas trifásicas de los sistemas, para logra esto se debe realizar una medición con un analizador de calidad de energía.
Dependiendo del tipo de disturbio y magnitud, es como se procede a dar la recomendación más adecuada. Será necesario un análisis a fondo del sistema y los parámetros encontrados para poder solucionar cada uno de los problemas encontrados.
Alguna de las soluciones puede ser solo operacionales y otras con la implementación de equipos de protección de disturbios.
